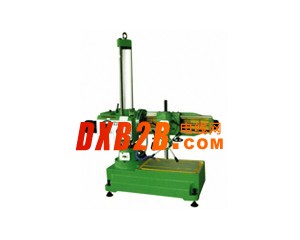

Z3732×8万向摇臂钻床
Z3732万向摇臂钻床顾名思义是一款可实现全方位360度方向钻孔的摇臂钻床。他的原理是齿轮箱套在立柱上，另一端和摇臂用回转盘连接，用T型螺栓固定，齿轮箱通过光杠传输给主轴动力，而且安装主轴的滑块托板也是用的回转盘和T型螺栓固定。这样的话，万向摇臂钻床就有3个部位可以旋转360度。摇臂可以整体的围绕立柱旋转360度，也可以带动齿轮箱水平旋转360度，而且主轴还可以在平行于摇臂的基础上旋转360度。通过这三个部位的旋转，保证各个角度的钻孔。 万向摇臂钻床的主要功能就是异形件的斜孔加工。比如你想用摇臂钻床钻个有角度的斜孔，只能选择万向摇臂钻床，或则你的工件大不能放在地面上钻孔，你也可以选择万向摇臂钻，把主轴旋转成垂直于工件侧着打孔就可以。
1.可以做钻孔、扩孔、镗孔、铰孔、刮平面、攻螺纹和其他类似的工作，适用于各类机器制造业中加工中小型零件，也适用于修理车间。2.特别适合异型件和斜孔的加工，摇臂可电动升降，也可手动微调。
3.机床底座装有调平螺丝，可灵活解决地面不平问题。
4.普通Z3732(B)移动万向摇臂钻床基础上增加了水箱和冷却泵，底座上安装有地轮，大大方便了用户的使用、维修和搬运。
5.可选装自动进刀，提高加工效率
|
主要技术参数 |
Z3732×8 |
|
钻孔最大直径mm |
铸铁31.5 钢材25 |
|
主轴端面至工作台距离mm |
25-870 |
|
主轴中心距立柱母线距离mm |
315-815 |
|
主轴行程mm |
130 |
|
主轴锥孔(莫氏) |
3 |
|
主轴转速范围r.p.m |
173.425.686.960 |
|
主轴转速级数 |
4 |
|
主轴进给量范围r.p.m |
- |
|
主轴进给量级数 |
3 |
|
摇臂回转角度 |
360 |
|
主电机功率kw |
1.5 |
|
机床重量kg |
870 |
|
外形尺寸mm |
1800×700×2044 |
1.齿轮箱自动供油系统：摇臂钻的设计原理就是立式齿轮，传统的润滑方式是利用齿轮转速把润滑油带甩到上面齿轮润滑
2.立柱安全锁紧，传统一般都是立柱锁紧 不带安全装置，装此设置要多2个交流接触器。
3.主轴有行程开关保护系统，在自动进给时，忘记松开自动进给会使主轴顶车，这个保护主轴不易被损坏。
4.超音频淬火齿轮：耐磨、硬度高.
5.丝杠采用品牌厂家，品牌厂家不是直接用圆钢车出来，而是严格按照工艺要求，回火热处理等严格工艺要求，专用丝杠设备，使用外圆磨磨后光洁度高，使用寿命超过普通丝杠2倍。
6.精度好，从毛坯件进厂到机加工车间再到装配车间，喷漆车间，成品车间每一道程序都有专门的质检，从而保证产品出厂的绝对合格。
一、售后服务承诺
承蒙您惠购滕州市海纳机床制造有限公司系列产品，我公司在此向您致以真挚的谢意！为了保护您的合法权益，免除您后顾之忧，滕州市海纳机床制造有限公司向您做出下述保修服务承诺，并向您提供以下服务：
1.严格按照国家标准、合同及技术规范要求选择最佳方案，并全面对过程质量进行跟踪 、监控、检验、确保产品质量；
2.建立用户服务技术档案，以备售后跟踪服务；
3.产品，自购买之日起贰年内，公司为您提供免费上门服务，保修期满后，仍将提供终生维修，视情况收取适当维修费用；
4.凡购买我公司售出的产品均向用户提供产品使用说明书、产品合格证明书、装箱单及相关技术资料。
5.以下情况收费维修，含零部件费，运费及维修费用二年保修期后出现故障。非产品自身质量问题，因外界影响或人为损坏造成的故障。未经厂家允许，使用者自行拆装过的产品。
二、售后服务说明
客户在使用产品的过程中，如发现产品不能正常使用时，可立即向营销中心售后服务部咨询，并将所用产品的型号、规格、产品出厂编号、使用环境、故障情况、购买日期和服务要求详细说明。经售后服务部提出处理建议后，仍不能解决的，再决定派人或作其他处理。
备 注：本公司保留因业务需要而修改的权利和最终解释权！
